montage lit escamotable

Vidéo de montage de lit

3 H accéléré en 9 minutes


1A Montage du mécanisme en T

Après avoir découpé le passage de plinthe sur les joues

Placer le T au sol et la patte de fixation en bord à bord avec l'arrière de la joue.

2 Vis 4x20


1A BIS Idem de l'autre côté

Recommencer l'opération sur la joue opposée


1B Mise en place des inserts de rotation

(NB Perforation sur 17 mm de profondeur, de diam. 30 mm, axe du trou de l'insert à 76 mm du bord avant de la joue et 350 mm du bas de chaque joue)

Enfoncer l'insert le visser : 4 vis 4x20

Le graisser à l intérieur et sur la face

Idem de l'autre coté

1C Mise en place de la mécanique rotative

Positionner la mécanique devant le lit avec les tubes rectangulaires verticaux vers l'avant

Puis écarter légèrement l'une des joues pour insérer la tige ronde dans l'insert

Idem de l'autre coté.

1D Fixation du socle

Visser les équerres 4 trous avec des 4x20 en bord de socle

Positionner le socle à 25 mm de l'avant des joues

Visser les les équerres aux joues

Idem de l'autre coté

1E Placer les U

Appuyés sur le haut du T, à 7 mm du bord arrière de la joue, les pattes de fixation vers le haut et vers l'avant

1 vis 4x20 en haut et 1 en bas


1F Attache de la rampe

Positionner l'axe de la vis du bas de la fixation à 60 mm de l'arrière de la joue et à 720 mm (pour un 190 cm de hauteur de matelas) ou 820 mm (pour un 200cm de hauteur de matelas)  du haut de la joue.

Visser avec des 4x20

Idem de l'autre coté

1G Fixation de la rampe

Positionner la rampe et enfiler les étriers

1H Le dessus

Fixer le dessus avec fers plats 10 trous

1J

Passage de câble

Fixation murale du T en bas : 4 fixations

Au dessus du meuble, fixation des 2 équerres UNIQUEMENT dans le mur, sans les fixer pour l'instant au meuble.


2A

Ressorts et serrage sur le T

ATTENTION

Toujours commencer par un ressort long aux extrémités, puis un court puis un long ... jusqu'à nécessaire.


Exemple pour matelas 140 x 190 en 19 cm :

A gauche de gauche à droite

1L 1C 1L 1C 1L

A droite de droite à gauche

1L 1C 1L 1C

2B

Enfiler les longs pans
Calage à 7 mm sous le dessus
Visser les longs pans au travers des tubes rectangulaires à l'aide de vis 4x25

2C

Assembler le court pan avec les longs pans à l'aide de vis 4x25 avec un alignement vertical et horizontal


2D Les pieds pendulaires

A l'aide d'une clé BTR et d'une clé de 17, serrer la vis du pied pendulaire SANS bloquer les pieds, ils doivent rester mobile et pendulaires


2E Barre d'attache

Sur la barre d'attache, graisser les ronds puis positionner :

1 Rondelle
2 Bras (arrondi vers le haut et le mur)
3 Tube plastic

Graisser les U

Graisser les ronds de 16mm de la mécanique

Positionner l'ensemble dans le haut du U, puis enclencher la partie basse des bras dans le rond de 16mm

Rondelles et goupilles pour immobiliser le tout

2F Façade

Positionner 2 cales de 350 mm d'épaisseur aux extrémités au sol

Assembler les façades à l'aide de 6 fers plats et de vis 4x20.

Positionner l'ensemble sur les cales de 350 au sol

Positionner la façade à 1 cm des joues de chaque côté.

Positionner les cales en T à 1m50 du meuble à droite et à gauche






2G Fixation façade sur mécanisme

Ecarter la façade afin de laisser rentrer le technicien a l'intérieur.

Refermer la façade revérifiant le bon positionnement.

A l'intérieur visser la façade au plus bas au travers des trous du mécanisme avec 12 vis 4x25.

Posi

Retirer les cales du sol, ouvrir façade et longs pans pris en sandwich manuellement, et les poser sur les cales en T


2H Fixation des longs pans sur la façade

Avec des vis 4x20,

1 visser les coins du haut pour centrer la façade

2 visser tous les autres points de fixation

3A Positionner les ressorts

Rentrer dans le lit et le fermer

Positionner QUE les ressorts longs (boucle du ressort de l'arrière de la barre d'attache vers l'avant)

Ressortir du lit (compenser la grande pression des ressorts)



3B Tête de lit

Repérer l'emplacement des trous sur le mécanisme

Percer 2 trous taille 4.5 sur la tête de lit

Visser la tête de lit à l'aide des vis 4x30 avec écrou et rondelles



3B Le sommier

Percer à l'avant 2 trous de diamètre 3 à 30 cm du bord au centre du court pan (percer bois et sommier).

Visser à avec des vis 5x50

Percer de chaque coté 1 trou de diamètre 3 à 20 cm du bord de la joue les longs pans (percer bois et sommier), placer les entretoises entre le long pan et le sommier

Visser  avec des vis 5x60.



3C Le matelas

Positionner le matelas

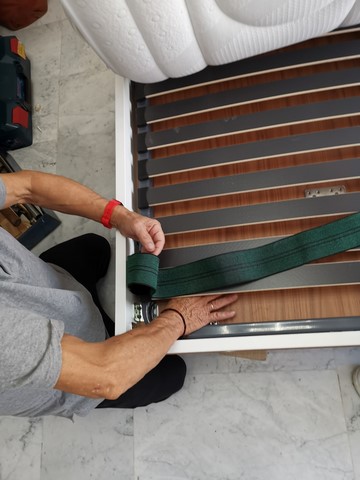

3D La sangle

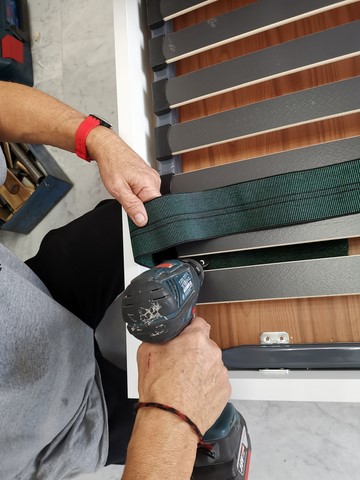

1 Fixer la sangle sous le sommier à l'aide de rondelles et 2 vis 4x20 d'un coté

2 Passer la sangle par dessus le matelas, la tendre et placer une marque de l'autre côté au niveau du long pan

3 Décaler le matelas

3 Fixer la sangle sous le sommier à l'aide de rondelles et 2 vis 4x20 de l'autre coté en plaçant la marque au niveau du long pan.

3E Ressorts courts

Graisser les ronds du mécanisme


Mettre les ressorts courts à l'aide du tire ressort sur les ronds des mécanismes et les serrer à la pince multiprise.

3F Dosseret

Visser par dessous le dosseret positionné contre le mur à  l'aide de vis 4X20







Bonne nuit

3 FIN

Bravo! C'est fini

Dormez et Vivez comme vous Aimez
